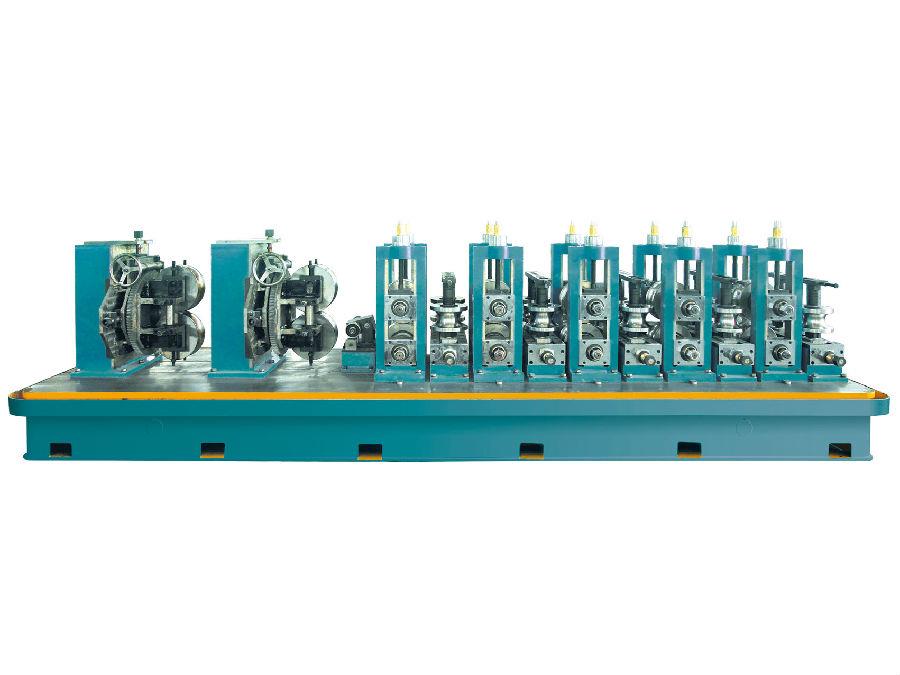

冷弯成型机

冷弯型材成型机

冷弯机设备结构性能概述

1 放料机放料机技术参数∶机架结构∶悬臂式板料宽度∶小于600mm;料卷内径∶φ500mm;膨胀方式∶液压；

内径涨缩范围∶ φ400-500 mm;料卷zui大外径∶φ1300mm;承载重量∶≤2t

2冷弯成型主机配置成型道次∶ 根据客户需求定制

侧板形式∶墙板式/排放式（飞边、加工中心加工滑块和轴承孔）侧板厚度∶25mm

成型规格∶ 按客户提供样板形状截面尺寸传动方式∶齿轮传动/齿轮箱传动/链轮传动成型机架∶方管、10#槽钢、钢板轧制材质∶冷板/镀锌板

轧制材质厚度：根据喜户需求定制

开料尺寸：按客户提供样板形状截面尺寸

轧制工件长度：可调

主传动电机：5.5KW

整机重量：6-22吨

3切断方式

形式：液压直切

定长方式：旋转缉码器自动側长、直接输入长度，自动计量，自动萸切。

切断液压吨位：10吨

切断模具：每台机器1套

萸切长度公差：小于±0.5mm

结构特点：组合式，卖断口无毛边且刀具使用寿命长，更换快捷。

4.收料架：优质方管焊接

5冷弯机电器控制系统

（1）       整套设备运行由PLC自动化控制，变频调速，人机界面互动，更换规格、设定参数极为方便快捷。操作方式有手动/自动两种。具有 手动、自动切换功能：在手动状态下，能迸行单机运行，方便调试与维修；在自动状态下，进行全线生自动生产运行，顺序启动；全线设 有急停按钮，易于处理紧急事故，保证设备和操作人员安全。

（2）       机旁设有手动操作面板方便工人操作。
