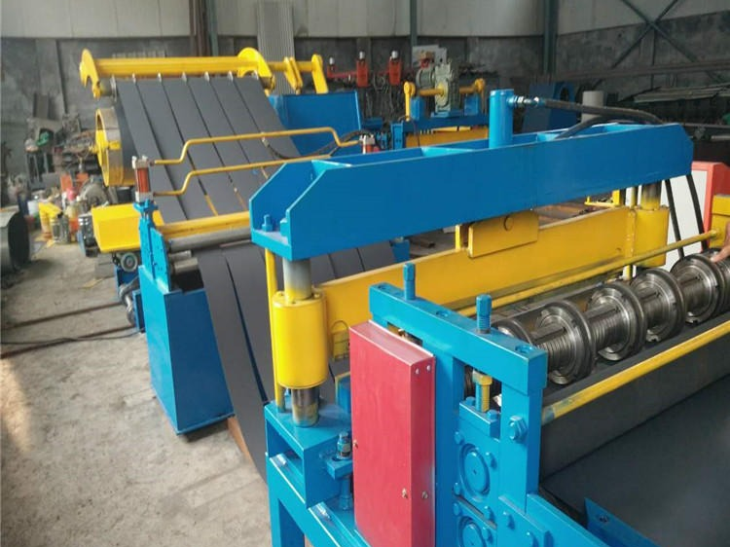

纵剪分条机

纵剪分条机

简介：

纵剪线又叫纵剪机组、分条机、切条机、剪子，主要用于马口铁、镀锌铁、硅钢片、冷轧带钢、不锈钢带、铝带、钢带等卷料分条剪切。是将金属卷料裁剪成所需各种宽度的条料，再将条料收成小卷供下道工序使用，是变压器、电机行业及其它金属带材精密剪切的需求设备。

详情：

纵剪线又叫纵剪机组、分条机、切条机、剪子，主要用于马口铁、镀锌铁、硅钢片、冷轧带钢、不锈钢带、铝带、钢带等卷料分条剪切。是将金属卷料裁剪成所需各种宽度的条料，再将条料收成小卷供下道工序使用，是变压器、电机行业及其它金属带材精密剪切的需求设备。

主要技术参数：

一般而言，纵剪线是非标产品，均是按照客户要求进行设计、制造。

以下以金属薄板纵剪线中的典型硅钢片纵剪线XH1250ZS6为例：(具体载重、分条数、线速度、断面整齐度、分条宽度、直线度.....等数值可根据需者要求而定)

1、剪切材料： 硅钢片

2、剪切材料宽度： 1250mm

3、剪切材料厚度： 0.15～0.5mm

4、卷料最大直径： Φ1800mm

5、开卷涨缩范围：

Φ460～520mm\570～610

6、卷料最大重量： 7T

7、最大剪切线速度： 200m/min

8、S度误差： ≤0.05mm

9、剪切边毛刺： ≤0.02mm

机组组件：

纵剪分条机机组组成部件

1、液压上料小车

2、液压内涨开卷机

3、过渡桥

4、纵剪分条机

5、收边机

6、过渡桥

7、液压涨力站

8、液压钳口收卷机

9、出料液压台车

10、液压系统

11、电气控制系统
